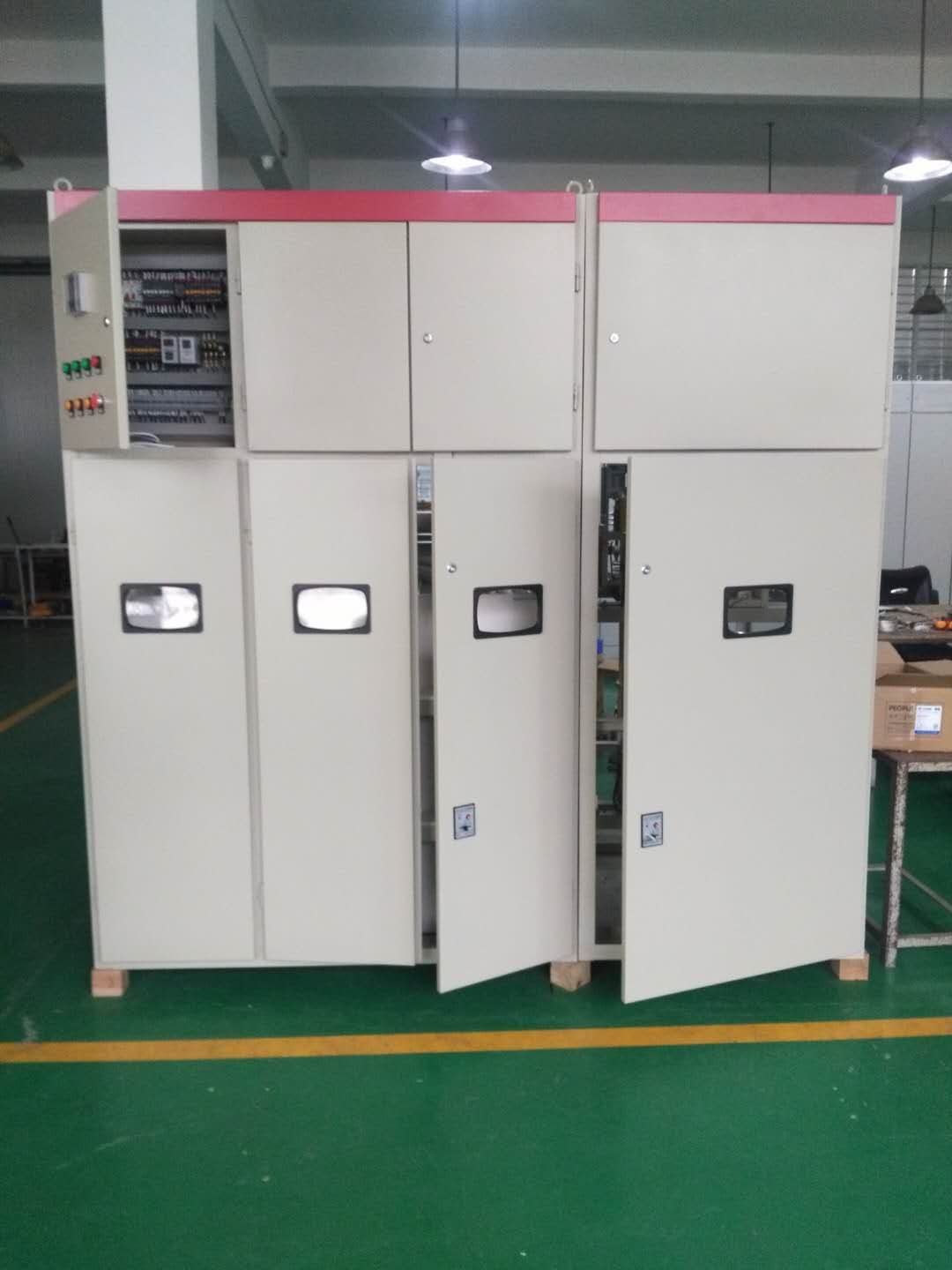

大功率電動機常常選用水阻柜作為軟起動設備
,設備安裝完畢后
,一般要試運行的。試運行是用來確認電機安裝質量
、以及電機是否符合合同確定的電機性能要求。高壓電動機起動水阻柜
大功率電動機試運行前一般要做下面準備工作:

1
、機械安裝檢查
在試運行之前檢查設備的對正情況:
1.1
、檢查對正情況報告,確保設備已按照大功率電動機的說明書對正要求準確對正
。
1.2、在《試運行報告》中必須包括對正情況
,檢查電機是否已正確固定在基礎上。
1.3
、檢查基礎中是否存在裂紋
。
1.4
、檢查安裝螺栓是否緊固
。
根據需要執行附加檢查:
1.5
、檢查潤滑系統是否已在轉子旋轉之前試運行。
1.6
、如果可能,旋轉轉子
,確保轉子能夠自由旋轉,沒有任何異常聲音
。
1.7
、查主出線盒和冷卻系統的裝配。
1.8
、檢查油管和冷卻水管的連接,看是否泄漏
。
1.9
、檢查潤滑油和冷卻水的壓力與流量。
2
、電動機絕緣電阻測量
在電機首次起動之前
,長期停機后或正在執行常規維護
,必須測量電機的絕緣電阻。
3
、電氣安裝檢查
在測量定子絕緣電阻之后
,主電纜連接至主出線盒中的接線端子。
檢查電纜連接:
3.1
、檢查電纜接線螺栓緊固扭矩是否正確。
3.2
、檢查電纜布置是否正確
。
3.3、檢查輔助設備的連接
。
注意:在電機關閉之后應立即開啟加熱器
,采取適當措施控制電機內部溫度
。
4、控制和保護設備
電機配有溫度傳感器,可連接溫度監控和保護系統
。這些傳感器的位置和類型可在相關出廠文件中找到
。
注意:如果電機跳閘
,則必須在電機重新起動之前找出原因并排除故障
。如果出現電機報警,則應找出原因并排除故障
。高壓電動機
4.1、 定子繞組溫度
通常情況下,定子繞組絕緣等級為 F 級
,溫度極限值為 155℃(300℉)
。高溫會使絕緣材料老化,并縮短繞組的使用壽命
。因此
,在決定繞組的溫度跳閘和報警極限值時應考慮周全。
4.2
、 電阻溫度傳感器
推薦的最高溫度設置:對 F 級絕緣 B 級溫升考核電機,報警:130°跳閘:140°
如電機出廠說明書中有說明
,請以說明書為準
。
4.3
、 熱敏電阻
如果電機配有熱敏電阻(PTC)
,熱敏電阻的工作溫度可在接線圖上找到
。運行功能可選為報警或者跳閘信號
。如果電機有六只熱敏電阻,可分別使用報警和跳閘信號
。
4.4
、軸承溫度控制
軸承可配置溫度傳感器以監控軸承的溫度
。潤滑脂或者潤滑油的粘度會隨著溫度的升高而降低
。當粘度低于特定極限值時,將無法在軸承內部形成潤滑油膜
,從而導致軸承失效,軸也可能因此損壞。
如果軸承配有溫度傳感器
,必須連續監控軸承溫度。如果軸承溫度開始意外升高
,應立即停機
,因為溫度升高可能表示軸承失效。高壓鼠籠電動機
4.5
、溫度傳感器
滾動軸承推薦的最高溫度設置:
報警 :+90℃ ;停機: +95℃
滑動軸承當油的粘度值及環境溫度符合客戶提出的要求時
,如果軸承裝有檢溫裝置
,則建議最大采用以下數值:0A460.30736
強制潤滑 :報警 +85℃ ,停機 +90℃
自潤滑
;報警 +90℃
,停機 +95℃
如電機說明書中有說明
,請以電機說明書為準。
4.6
、 熱敏電阻
如果滾動軸承配有熱敏電阻(PTC),熱敏電阻的工作溫度可在接線圖上找到
。運行功能
可選為報警或者停機信號
。如果滾動軸承有兩只熱敏電阻,可分別使用報警和停機信號
