一、接線（斷開-次電源）

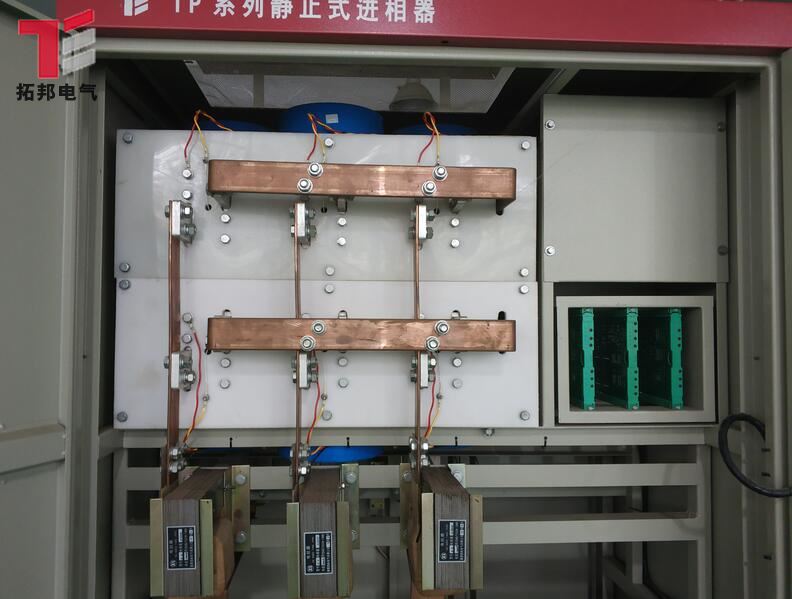

    1、轉子三相電纜接入進相器Ma、Mb、Mc三相銅排接線處（此三根銅排上均串有電流傳感器），進相器Qa、Qb、Qc三相（KM1主觸頭接線端子）接入起動器主回路。（注意：轉子一相電纜為多芯并接時，要注意相序）。
    2、進相器電源線接入：需A、C兩相及N線接入（最小選用4平方的銅芯線）3、進相器電流信號線為01、03號，應串接在高壓柜電流互感器二次回路中。
    4、進相器所取電壓信號線為04、05號，應并接在高壓柜電壓互感器二次回路中。（注意：進相柜所取一相電流信號與兩相的相電壓信號應不同相，即：電流取C相，電壓就取A、B兩相）
    5、進相柜W、111兩端子處，需接入起動柜星點接觸器輔助常開點上。
    注意：檢查電流表是否符合一次柜量程，功率因數表電壓等級是否符合要求。
    二、電機起動前的常規檢查
    1、可控硅聯接情況檢查
    把控制單元的兩個驅動板抽出（抽離后接線插槽即可，拔插電路板時注意平行方向輕插輕拔以保護插槽的完好），用萬用表的歐姆檔檢查：
    a、各可控硅極間正常電阻值：
    陰（K）與觸發（G）-幾十歐姆（通常在15~30Q之間）；陰（K）與陽極（A）一開路（幾十千歐）
    b、各可控硅之間，可控硅與柜體間有無短路情況。
    2、銅排、接觸器各螺絲有無松動現象，焊線有無脫焊現象，銅排與柜體不能太近。
    3、大變壓器TM的輸入端是否接在合適的電壓檔位上并接牢。
    4、檢查三塊板子各芯片插接是否到位。
    5、前述各項檢查完畢后，把控制板復位、插好。
    注意：主板的上拔碼開關要全部打向"關斷"位置-一即"ON"相反位置，撥碼開關位于中間一塊主板的左上部，為四聯撥碼開關
    （1）進相器空機試驗狀態時1在下，2、3、4在上。
    三、給進相器供電，空試動作情況。
    1、連鎖情況：進、退相是否正常，并試與一次柜的各個聯鎖情況，如開路或柜內停電時主機無法起動或跳停，起動完畢給入進相回路一個運行信號。
    2、檢測數據：
    a、控制變壓器TC的輸出電壓是否符合標稱值，固態繼電器控制電壓是否合乎要求（一般在10VDC左右）；
    b、各個可控硅觸發電壓是否符合要求，退相時觸發電壓一般在0.2~0.6V/DC之間，進相時一般在0.2~0.8V/DC之間變化。
    四、電機帶負荷運轉后的調試與檢查。（通常電機帶夠80%以上負荷才能投入）
    1、控制單元的檢查：電機起動完畢后，控制單元開始得電，控制板上指示燈如下顯示，則表明控制板正常（注意撥碼開關必須打在合適的檔位）∶
    a、主板上L1、L2、L3（從上向下數）循環閃亮，主板上其它燈全亮L4~L8（其中，L1~L3分別是轉子三相電流檢測，L4是主板+5VDC電源指示，L5是熱故障指示，L6是缺相及自動故障保護指示，L7是+15VDC電源指示，L8是-15VDC電源指示）。
    b、兩塊驅動板上的12個燈均顯輕微閃動并一直亮著，分別代表十二只可控硅的觸發信號。同時測量各路觸發電壓是否在0.2~0.6范圍內）
